상하수도 123회 1교시 문제 3. EPANET 분석


1. EPANET 개요

- 전 세계에서 물 분배 시스템을 모델링하는 데 사용되는 소프트웨어 애플리케이션

- 물 분배 시스템 내 음용수의 이동과 사용을 이해하기 위한 도구로 개발

- 새로운 물 인프라 설계 및 사이징, 기존의 노후화된 인프라 개조, 탱크와 펌프의 운영 최적화, 에너지 절감, 수질 문제 조사, 비상사태에 대비 등에 활용

- 수질오염 위협을 모델링하고 물의 안전성 위협 및 자연재해에 대한 복원력을 평가하는 데도 사용


2. EPANET  모델링 기능

1) 수리학 모델링

- 관 내 물의 흐름(유속, 유량)

- 절점 압력 : 물 사용 변화, 화재 시 사용 등에 의해 압력변화 생김. 절점 최소 압력이 나오도록 하는 것이 중요함.

- 탱크 수두 변화 : 물 사용량 변화에 따른 수두 변화.

2) 수질 모델링

- 화학물질 농도 변화 : 적정 염소 농도 검토

- Water Age(수령, 물의 이동시간 추적)

- 오염물질 추적 : 화학 테러 등.


3. EPANET  해석 기능

1) 수리해석

- 관망 크기 제한 없음.(넓은 지역, 많은 관로)

- 손실 수두 공식 세 가지 사용 가능(Hazen-Williams, Darcy-Weisbach, Manning)

- 정속 또는 변속 펌프의 마력, 특성곡선에 의한 해석

- 펌핑 에너지, 비용 계산

- 시스템 제어규칙(Rule)에 의한 모의(: 배수지가 일정 수위 이상일 시 펌프 정지)

- 다양한 종류 밸브 설치 가능

2) 수질 해석

- 비반응 추적자(non-reactive tracer) 물질 이동 모의.

- 시간별 증가 반응물질(: 소독 부산물), 시간별 감소 반응물질(: 잔류염소) 이동과 반응 해석.

- 물 이동시간(water age) 계산

- 여러 취수원이 있을 때, 혼합 시 취수원별 물의 비율 계산

반응형

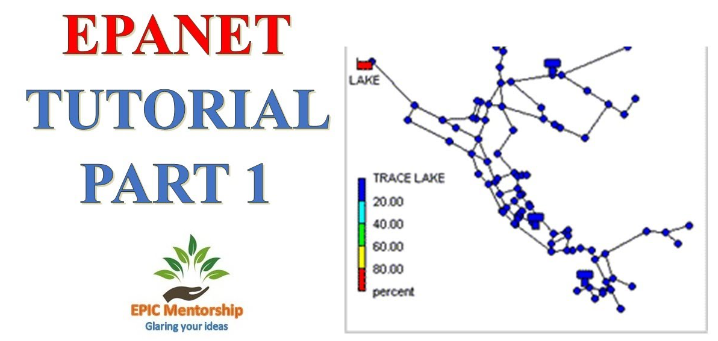

[EPANET]
