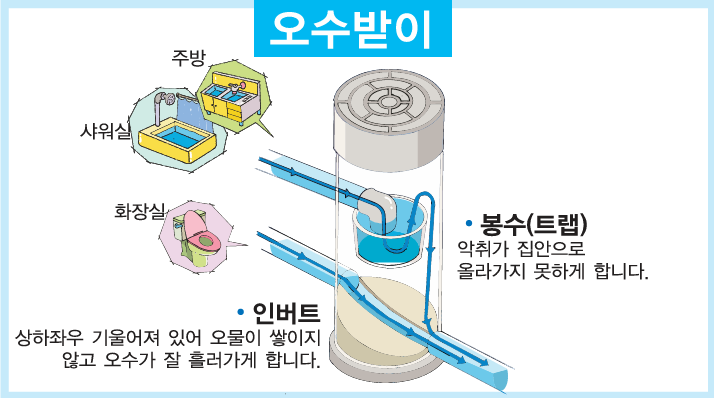

답 1. 하수도 인버트(Invert) 개요
- 하수도 인버트는 맨홀 부속시설 중 하나임
- 하수관거 유지관리를 위해 작업원이 작업을 할 때, 맨홀 내에 퇴적물이 쌓이게 되면 상당히 불편하고 하수가 원활하게 흐르지 못하며 부패 시 악취 발생
→ 이를 방지하기 위해 바닥에 인버트 설치, 하수의 흐름을 원활히 하고 유지관리가 편리하도록 하는 것 필요
답 2. 인버트(Invert) 설치 시 고려사항
- 인버트의 종단경사는 하류관거의 경사와 동일하게 하며, 상류관거의 저부와 인버트 저부에는 일정한 낙차를 두어야 하는데, 이는 인버트의 재질변화에 따른 조도계수의 증가와 하수의 수위가 인버트 높이 위로 흐를 때 발생하는 수두손실을 감안한 것으로 중간맨홀에서는 3 cm 정도, 합류맨홀에서는 3~10 cm 정도로 단차를 두는 것이 바람직
답 3. 하수도 인버트(Invert) 설치
1) 인버트는 하류관거의 관경 및 경사와 동일하게 한다.
2) 인버트의 발디딤부는 10~20%의 횡단경사를 둔다.
3) 인버트의 폭은 하류측 폭을 상류까지 같은 넓이로 연장한다.
4) 상류관과 인버트 저부는 3~10 cm 정도의 단차를 두는 것이 바람직하다.
