상하수도 123회 3교시 문제 3. 저수지의 유효저수량 산정 개념과 방법을 설명하시오.

답 1. 저수량

1) 이론 저수량

- 댐 지대에서의 10년 빈도 갈수년 일 때의 하천유량과 계획 취수량과의 차

2) 유효 저수량

- 이론 저수량 + 수면증발, 침투, 누수, 퇴사 등에 의한 감소 등 각종 손실수량을 합한 것

- 수도 이외에 용도까지 겸하는 경우에는 저수량 외 그 양도 고려 필요

․ 수면 증발량 : 인근 저수지의 실적 또는 부근 관측소에서 증발접시로 측정한 증발량의 70%

․ 침투 누수량 : 대개 이론 저수용량의 30%

․ 퇴사량 : 하천의 평균적 유출 토사량으로부터 추정(100년간 유사토출량 적용)



답 2. 저수량 결정방법

1) 경험법 : 저수지역의 강우상태를 고려하여 계획급수량의 배수로 결정하는 방법

- 강우량이 많은 지역은 급수량의 120일분

- 강우량이 적은 지역은 급수량의 200일분

2) 가정법 : 년평균 강우량으로부터 저수용량 결정

(C : 저수지 용량, R : 년 평균 강우량(mm))

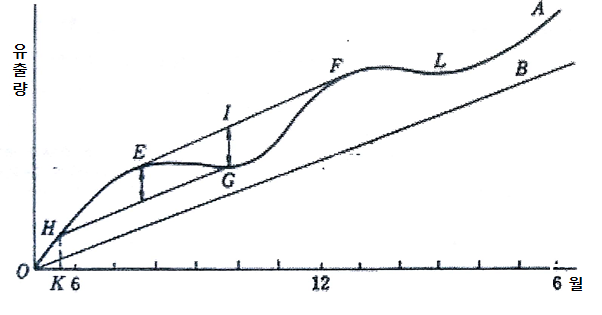

3) 이론법(Ripple-유량누가 곡선법)

- 하천 유출량과 계획취수량의 관계를 시간에 따른 도표로 나타내어 결정하는 방법

① 각 월마다의 하천 유출량을 계산하여 누가곡선을 그림

② 각 월마다의 계획 취수량 누가곡선을 그림

③ 유출량이 소요수량보다 적은 시기를 찾음

④ E와 L점에서 각각 OB 직선과 평행한 직선을 그어 종축에 평행한 최대 세로길이를 찾음

⑤ 최대 세로길이 중 가장 큰 것을 선택

⑥ 실제 저수량 : 위의 값 + 여유분

4) 이론법(유량도법)

- 매월 또는 해마다 하천의 유효 유량곡선과 계획 취수량 직선을 그어 이 양자 간에 둘러 쌓인 면적 중 최대의 것을 정해 기준년간 최대갈수기에 필요한 이론 저수용량으로 함. 이론 저수량에 20 ~ 30% 여유
