상하수도 123회 4교시 문제 5. 일차침전지 구조에 대하여 설명하시오.

답 1. 형상 및 구조

- 형상은 원형, 직사각형 또는 정사각형

→ 침전지 내에서 단락류(short circuiting)나 국지적인 와류가 발생하지 않도록 저류판 설치 등 설계신 각별한 유의

- 직사각형인 경우, 폭과 길이의 비는 1:3 이상, 폭과 깊이의 비는 1 : 1 ~ 2.25 : 1

- 원형 및 정사각형의 경우, 폭과 깊이의 비는 6 : 1 ~ 12 : 1

- 침전지는 수밀성 구조로 하며 부력에 대해서도 안전한 구조

- 조의 바닥은 침전된 슬러지를 모으기 위해 일반적으로 원형인 경우 8/100의 기울기 적용

- 침전된 슬러지가 장시간 체류하게 되면 부패현상이 일어날 수 있으므로, 부패현상을 막고 또한 유효침전 구역을 되도록 넓게 하기 위해 슬러지 수집기 설치

- 청소, 수리, 개조 등을 위해 침전지 지수는 최소한 2지 이상으로 함





답 2. 정류설비

- 정류설비는 유입수를 단면전체에 대해 균등하게 분포시켜 침전지로 유입하는 유체의 흐름을 층류로 유지시키기 위해 설치

- 정류설비 설치 시 와류가 발생되지 않도록 하며 침전지 내 유효침전구역을 좁히지 않도록 함

- 직사각형 침전지와 같이 하수의 유입이 평행류인 경우, 저류판 혹인 유공 정류벽 설치

- 원형 및 정사각형 침전지에서와 같이 하수의 유입이 방사류인 경우, 유입구 주변에 원통형 저류판 설치



반응형



답 3. 유출설비

1) 유출설비는 침전지의 전면적에 대해 유체가 일정하게 유출, 균일한 유속 유지하기 위해 설치

- 주로 월류위어 사용

- 월류위어 부하율은 일반적으로 190㎥/m·d 이하

2) 하수 중의 부유물질 중 가볍거나 슬러지가 부패하면 부상하여 스컴 발생

- 스컴 저류판(scum baffle), 스컴제거기 설치

- 스컴저류판의 상단은 수면 위 10cm, 하단은 수면아래 30 ~ 40cm

3) 월류위어 및 위어수로에는 필요에 따라 조류증식 방지대책 고려

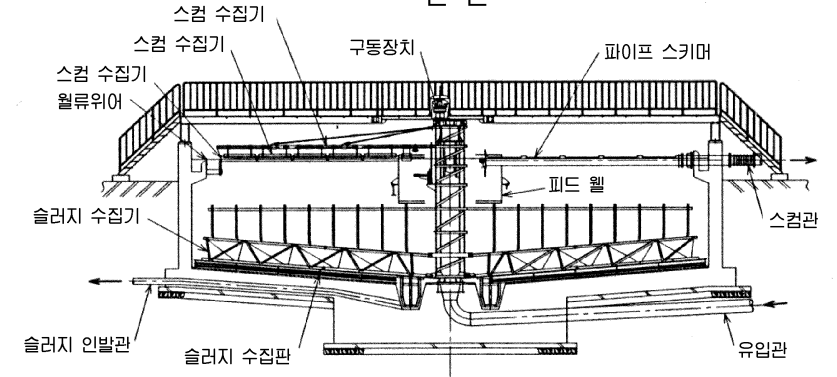

[이미지 출처 : 하수도시설기준]





답 4. 슬러지 제거설비(수집기)

- 직사각형지의 경우 연쇄식, 주행사이펀식 이용

- 원형지 또는 정사각형지의 경우 회전식

- 슬러지 수집기의 속도는 침전된 슬러지가 교란되진 않을 정도로 함



답 5. 슬러지 배출설비

- 슬러지를 배출하기 위해 수위차를 이용하거나 펌프 또는 주행사이펀 사용

- 슬러지 배출관은 주철관 또는 동등 이상의 기능을 갖는 관으로 직경 150mm 이상

- 배출관은 폐쇄되기 쉬우므로 적당한 곳에 청소구 설치
