상하수도 125회 3교시 문제 2. 하수관거 접합방법 4가지에 대하여 설명하시오.

답 1. 관거의 접합

- 맨홀을 중심으로 관거를 접합하며, 관거의 방향, 경사, 관경이 변화하는 장소 및 관거가 합류하는 장소에 맨홀 설치 고려

- 관거 내 물의 흐름을 원활히 하기 위해 물의 흐름을 에너지 경사선에 맞춤

- 접합방법이 올바르지 못하면 맨홀로부터 하수분출이 가능하므로 충분한 주의 필요



답 2. 관거 접합 시 고려사항

1) 관거의 관경이 변화하는 경우, 2개의 관거가 합류하는 경우

- 원칙적으로 수면접합 또는 관정접합

2) 지표의 경사가 급한 경우

- 지표의 경사에 따라 단차접합 또는 계단 접합

반응형



답 3. 하수관거 접합방법

1) 수면접합

- 물이 흘러가는 수면을 기준

- 수리학적으로 에너지 경사선이나 계획 수위를 일치시켜 접합

- 수리학적으로 정류를 얻을 수 있으나 계산이 번잡한 단점

[출처 : 하수도시설기준]

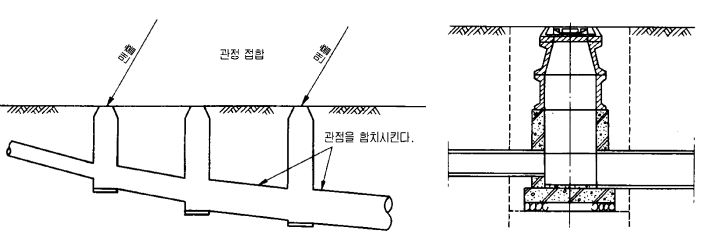

2) 관정접합

- 관거의 내면정부(윗부분)를 일치시켜 접합

- 유수는 원활한 흐름이 되고 계산이 용이

- 굴착 깊이가 깊어져 공사비 증가

- 수위 저하가 크고 지세 급한 곳 적당

[출처 : 하수도시설기준]



3) 관중심 접합

- 수면접합과 관정접합의 중간적인 방법

[출처 : 하수도시설기준]

4) 관저접합

- 관거의 내면 바닥이 일치되도록 접합

- 굴착 깊이가 얕아져 공사비 절감

- 수위 상승을 방지하고 양정고를 줄일 수 있어, 펌프로 배수하는 지역에 적합

[출처 : 하수도시설기준]

[출처 : 하수도시설기준]



---
