상하수도 121회 2교시 문제 1. 도·송수관의 관경결정방법에 대하여 설명하시오.

답 1. 관경결정 개요

1) 도 · 송수관로는 어떠한 경우라도 계획수량이 유하할 수 있어야 하므로, 관경은 동수경사에 대하여 산정

2) 동수경사 및 전양정

① 자연유하식 도 · 송수

- 시점의 저수위를 기준으로 동수경사 산정

- 종점의 고수위를 기준으로 동수경사 산정

② 펌프 가압식 도 · 송수

- 펌프 흡수정 저수위와 착수정의 낙차

- 관로의 손실수두로부터 펌프의 전양정 산정

답 2. 관경 결정 시 고려사항

1) 신설인 경우

① 자연유하식

- PC콘크리트관 원심력 철근콘크리트관 : 통수능력 감소 없음

- DCIP, 강관 : 통수연수 경과에 따라 스케일 형성, 단면축소, 조도증가, 틍수능력 감소

→ 15 ~ 20년 후의 관내면 상태를 고려하여 관경 결정

② 펌프 가압식

- 관 / 기계 / 전기시설의 내용연수 및 유속계수의 변화에 의한 손실수두 고려

2) 확장, 계량인 경우

- 조도를 실측하여 조도계수 적용 계산

반응형

답 3. 관수로 유량공식

1) 자연유하식 : Manning 공식

- Q = A · V

- 여기서 v : 평균유속(m/sec), n : 관 조도계수, R : 동수반경(A/P), I : 동수경사(에너지 경사, m/m)

2) 펌프가압식 ; Hazen-Williams 공식

- Q = A · V

- 여기서 C : 유속계수(보통 100, 80 ~ 150), R : 경심 = D/4(m), I : 동수경사(h/L)

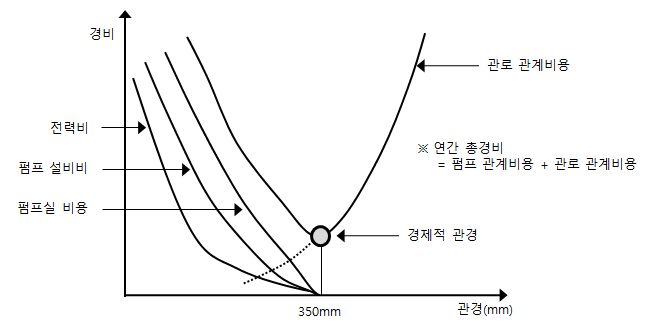

답 4. 경제적 관경 결정

1) 자연유하식 관로

- 시점과 종점의 낙차를 최대한 이용

- 유속을 가급적 크게, 관경은 최소, 관 부설비가 최소가 되도록 하여 경제적 관경 결정

2) 압송관로

- 도송수관경, 펌프양정 등 상관관계를 조합하여 결정

- 주어진 유량에 대해 총경비가 최소이며 가장 경제적인 관경이 반드시 하나 존재하는데, 이른 상수도 관로의 경제적 관경이라 함



---
