상하수도기술사 115회 1교시 기출문제 7. 수압시험방법

답 1. 수압시험 개요

- 관로를 매설한 다음, 원칙적으로 수압시험 또는 기밀시험(산소압축시험)으로 수밀성과 안전성 확인

- 관 자체의 수밀성과 내압성은 공장의 수압시험 등에 의해 확인

- 따라서 관로의 접합, 부속설비의 설치, 콘크리트블록의 방호 등의 시공이 종료된 다음, 매설된 관로 전체의 수밀성과 안전성을 확인하기 위하여 수압시험 실시

답 2.  수압시험 방법

1) 유의사항

- 수압시험을 위하여 물을 주입하기에 앞서 어느 정도 관로를 임시로 되메워서 관로가 수압시험 중에 이동하는 것 방지

- 또한 수압시험에서는 급격한 가압으로 관로를 파괴하는 일이 없도록 충분한 시간을 두고 천천히 충수

- 관로에 물을 주입할 경우에는 관내의 공기를 배제하면서 천천히 주입해야 하며, 충수 중에 공기밸브 등에서 공기가 배제되고 있는지 또는 관로에 이상이 있는지를 확인해야 하며 누수장소에는 적절한 지수조치를 강구

2) 수압시험

- 수압시험은 관로에 충수한 다음 하루 정도 경과하고 나서 시험하는 것이 바람직

- 시험방법은 일정(시험)수압까지 가압한 다음 일정시간(24시간 정도)을 유지하고, 그 사이 관로의 이상유무와 압력 변화를 조사

- 시험수압, 유지시간 및 허용압력 저하량에 대해서는 사용수압, 관종, 조인트의 구조, 관로연장, 부속설비의 상황 및 시공조건 등을 고려하여 적절한 수치를 설정

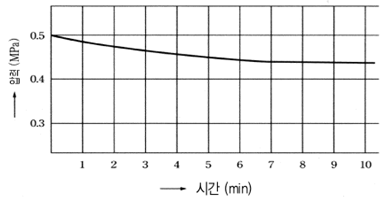

[이미지 출처 : 압력변화, 상수도시설기준]

3) 예외

- 중대관경의 미케니컬 조인트의 관에 대해서는 되메우기 전에 테스트밴드로 조인트부의 수밀성을 검사함으로써 관로의 수압시험 대체 가능

- 용접 이음구조의 강관인 경우에는, 용접부에 대하여 방사선 투과검사 또는 초음파 탐상시험을 실시함으로써 수압시험 대체 가능
