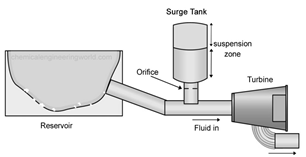

상하수도기술사 115회 1교시 기출문제 13. 서지 탱크(surge tank)

답 1. 수충작용 및 조압수조

- 관로유속의 급격한 변화 시 물의 압축성과 관의 탄성으로 압력파가 발생하여, 관 내 압력이 급상승 또는 급강하는 현상을 수충작용이라 함

- 이의 방지책 중 가장 많이 이용되고 있는 방법이 압력조절 방벙의 하나인 조압수조를 이용하는 방법임

[상하수도기술사 기출문제, 서지 탱크, surge tank]

답 2. 수충작용에 의한 현상

- 수충압 상승에 의한 펌프, 밸브, 관로파손

- 관의 두께가 얇은 경우, 압력강하로 인해 관이 찌그러짐

- 압력저하로 인한 부압이 포화증기압보다 작으면 공동현상 발생

답 3. 수충작용 방지대책

- 펌프의 급조작(정지)을 피할 것

- 압력조절 수조인 조압수조(Surge tank) 설치 → 압력상승 감소, 감압현상 감소

- 펌프 토출구 부근에 공기밸브 설치

[상하수도기술사 기출문제, 서지 탱크, surge tank]

답 4, 조압수조의 종류

1) 단순조압수조(single surge tank)

- 상부가 개방된 연직원통으로 유입구가 제한되지 않은 조압수조

- 수두의 변화가 작은 경우 사용

2) 제수변 조압수조(Restricted orifice surge tank)

- 수조의 유입구가 orifice로 되어있는 surge tank

- 수충파의 감쇄작용을 증가시키고, 초기수면 상승고를 감소

3) 차동 조압수조(Differential surge tank)

- 복잡한 구조의 조압수조

4) 수실 조압수조(chamber surge tank)

- 공기에 의한 쿠션을 이용하여 수충작용을 흡수하는 조압수조

단순조압수조	제수변 조압수조
차동 조압수조	수실 조압수조

[상하수도기술사 기출문제, 서지 탱크, surge tank]
