상하수도기술사 130회 1교시 기출문제 6. SCD(Streaming Current Detector)

기출문제 : SCD(Streaming Current Detector)



답 1. SCD 개요

- SCD(Streaming Current Detector)는 물에 있는 작은 부유 입자에 존재하는 전하를 측정하기 위한 기기

- SCD는 응집제 주입량의 피드백 제어를 위해 응집입자의 안정성을 측정하는 데 사용할 수 있는 기기임



답 2. 작동원리

- SCD는 센서(sensor)와 신호 처리부(signal processor)로 구성

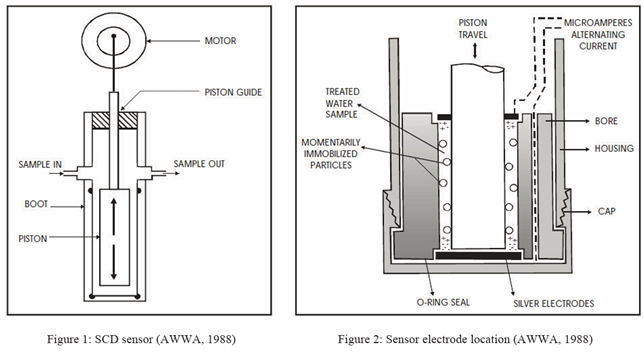

- SCD의 간략한 구성도 : Figure 1 참조

- 입자를 포함한 테스트 샘플은 1 ~ 3L/min의 속도로 SCD 챔버를 통과

- 챔버 내의 피스톤은 왕복수직 운동 진행

- 피스톤과 실린더 사이의 공간에서 하전된 입자의 움직임 발생 : Figure 2

- 하전된 입자로 인한 전류신호(current signal)를 측정하기 위해 실린더 위, 아래부분에 2개의 메탈링(metal ring) 전극 부착되어 있음

- 전류(current)는 유체의 속도와 전하밀도(charge density)에 비례

- 따라서 피스톤의 왕복운동 속도가 일정하다면, 전류(current)는 전하밀도(부유입자에 존재하는 전하량)에 비례

[이미지 출처 : Evaluation of the streaming current detector (SCD) for coagulation control, S.Muzi Sibiya, Procedia Engineering 70(2014) 1211-1220]
