상하수도 120회 3교시 문제 5. 하천부지에 설치되는 집수매거 설계에 포함되어야 할 사항에 대하여 설명하시오.

답 1. 정의

- 집수매거는 하천부지의 하상 밑이나 구하천 부지 등의 땅속에 매설하여 집수기능을 갖는 관거이며 복류수나 자유수면을 갖는 지하수(자유지하수)를 취수하는 시설

- 복류수 취수, 강변여과수 취수공법에서 물을 모으기 위해 매립한 관

답 2. 집수매거의 구조

- 철근콘크리트조의 유공관 또는 권선형 스크린관을 표준

- 집수공이 막히는 것을 방지하기 위해 집수공 직경은 외측은 작고 내측은 크게 유지

- 집수공의 직경은 10 ~ 20mm이며, 집수공의 수는 표면적 1㎡에 20 ~ 30개 정도

- 집수공 유입속도는 모래유입 방지를 위해 3cm/s 이하

- 집수매거의 방향은 통상 복류수 흐름방향에 직각

- 집수매거는 1/500 이하의 완만한 경사로 매설

- 집수매거 유출단의 관 내 평균유속은 1m/s 이하

- 집수매거의 깊이는 직접 표류수의 영향이 없도록 5m를 표준

- 집수매거의 깊이는 깊을수록 집수량은 감소하고 양질의 취수 가능

반응형

답 3. 집수매거 경제성

- 집수매거의 경우 초기 공사비와 유지비가 상당하기 때문에, 집수매거에 의한 복류수 취수와 정수처리 비용, 그리고 하천수 직접 취수와 정수처리 비용을 종합적으로 비교 검토

- 특히 하천 주변 토양층의 상태를 충분히 분석하여 경제성과 안전성 비교

답 4. 복류수와 집수매거

- 복류수 취수설비에서 집수매거를 주로 이용

- 하천수 수질이 불량한 곳에서 양질의 취수원을 확보할 때 이용



답 5. 강변 여과수와 집수매거

- 강변 여과수 취수 시, 수직 집수정을 설치하는 경우와 수평 집수매거와 수직 집수정을 결합하는 경우도 많음

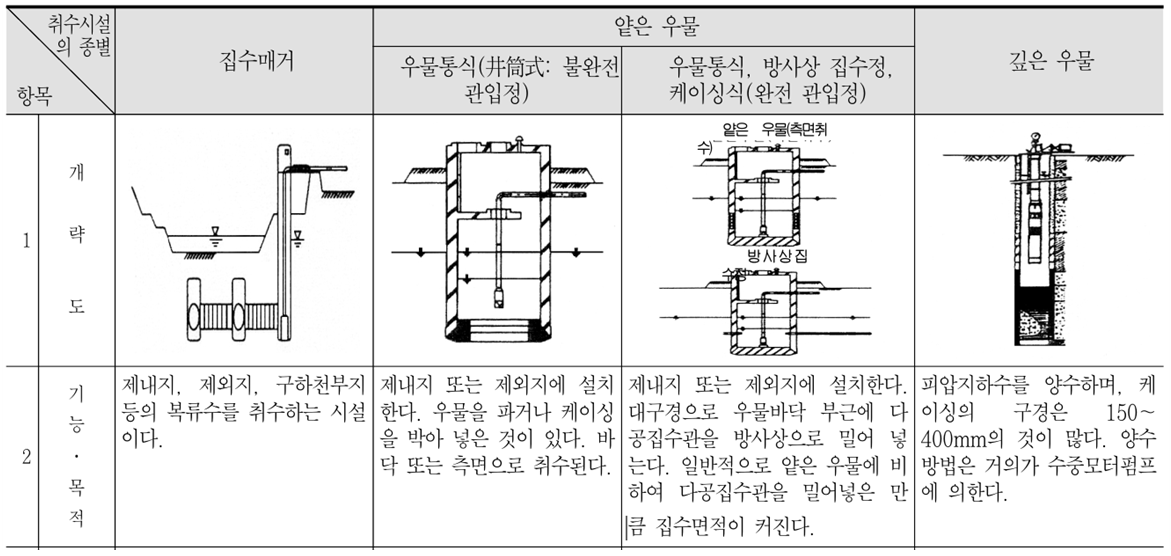

답 6. 지하수(복류수 포함)의 취수

[이미지 출처 : 상수도시설기준]



---
