상하수도 117회 4교시 문제 2. 중력식 슬러지 농축조의 농축원리와 소요 단면적 산정 방법에 대하여 설명하시오.

답 1. 슬러지 농축 개요

- 슬러지 농축의 역할은 수처리시설에서 발생한 저농도 슬러지를 농축한 다음 슬러지 소화나 슬러지 탈수를 효과적으로 기능하게 하는데 있음

- 농축하는 슬러지는 일차침전지에서 발생하는 일차침전지 슬러지와 이차침전지에서 발생하는 잉여슬러지

- 슬러지 농축에는 중력식, 부상식, 원심 분리식, 중력식 벨트 농축으로 크게 나눌 수 있으며 부상 농축은 가압 부상농축과 상압 부상농축 등이 해당

답 2. 중력식 슬러지 농축조 개요

- 중력식 농축조는 조내에 슬러지를 체류시켜 중력을 이용하여 농축한 후 바닥에 침강한 농축슬러지를 슬러지 제거기(scraper)로 배출구에 모으는 것

- 중력식에 의한 슬러지 농축은 계절변화의 영향을 받으므로 안정적인 운전이 어렵고, 특히 수온이 상승하는 여름에는 슬러지가 부패하여 농축슬러지의 농도가 낮아지거나 슬러지 부상이 일어나 고형물 회수율이 낮아질 수 있으므로 겨울에 비해 농축하기 어려운 것이 일반적

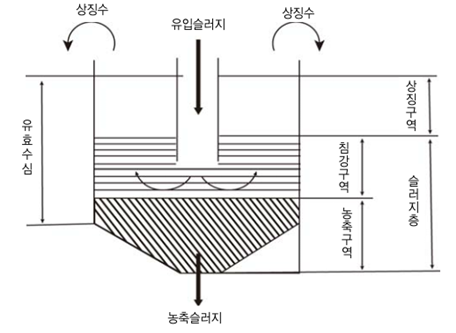

- 중력식 농축조에서 슬러지가 농축될 때 상징구역, 침강구역 그리고 농축구 역의 세 부분이 형성되며 침강구역에서는 지역침전, 농축구역에서는 농축침전이 일어날 것이다. 따라서 슬러지농축조의 소요면적은 상징구역에서 넘치는 물이 부유물을 상승시키지 않을 정도로 커야 함

반응형

답 3. 중력식 슬러지 농축조 농축원리

- 중력식 농축조에서 슬러지가 농축될 때 상징구역, 침강구역 그리고 농축구역의 세 부분이 형성되며 침강구역에서는 지역침전, 농축구역에서는 농축침전 발생

- 따라서 슬러지농축조의 소요면적은 상징구역에서 넘치는 물이 부유물을 상승시키지 않을 정도로 커야 하며, 침전 및 농축에 필요한 소요면적을 비교해 큰 면적 사용

답 4. 소요단면적 산정방법

1) 고형물 부하에 의한 농축조의 소요 단면적

2) 수면적 부하에 의한 농축조 소요 단면적

3) 소요단면적 산정

- 상기식 1), 2)를 이용하려면 슬러지 농도 C와 경계면 침강속도 V와의 관계를 알아야 하며 이를 위해 침전관 실험을 실시하여 여러 가지 슬러지 농도에 대한 슬러지의 침전속도 측정

- 각각의 C값에 대하여 얻은 V값을 고형물 부하에 의한 식에 대입하여 A값을 구하고 여러 가지 A값 중에서 가장 큰 것을 수면적 부하에 의한 식으로부터 구한 A와 비교하여 둘 중에서 큰 값을 소요단면적으로 취함

4) 중력식 슬러지 농축조의 고형물 부하율 및 수리학적 부하율

- 우리나라 하수처리시설의 중력식 농축조에 관한 자료를 보면 고형물 부하율은 평균 60 kg/m2 ․ d 정도로 설계되고 있으나 실제는 약 40 kg/m2 ․ d 정도로 운전

- 수리학적 부하율은 미국의 경우에는 1차 슬러지에 대하여 16 ~ 32 m3 /m2 ․ d, 잉여슬러지에 대하여 4 ~ 8 m3 /m2 ․ d이 사용

- 특히, 잉여슬러지의 경우에 미생물의 활동을 억제시키기 위해 농축조의 체류시간은 18시간 이하로 하는 것을 추천

[이미지 출처 : 하수도시설기준]

---
