131-3-4. 도·송수관로의 관경결정 및 관로부속시설에 대하여 설명하시오.

---

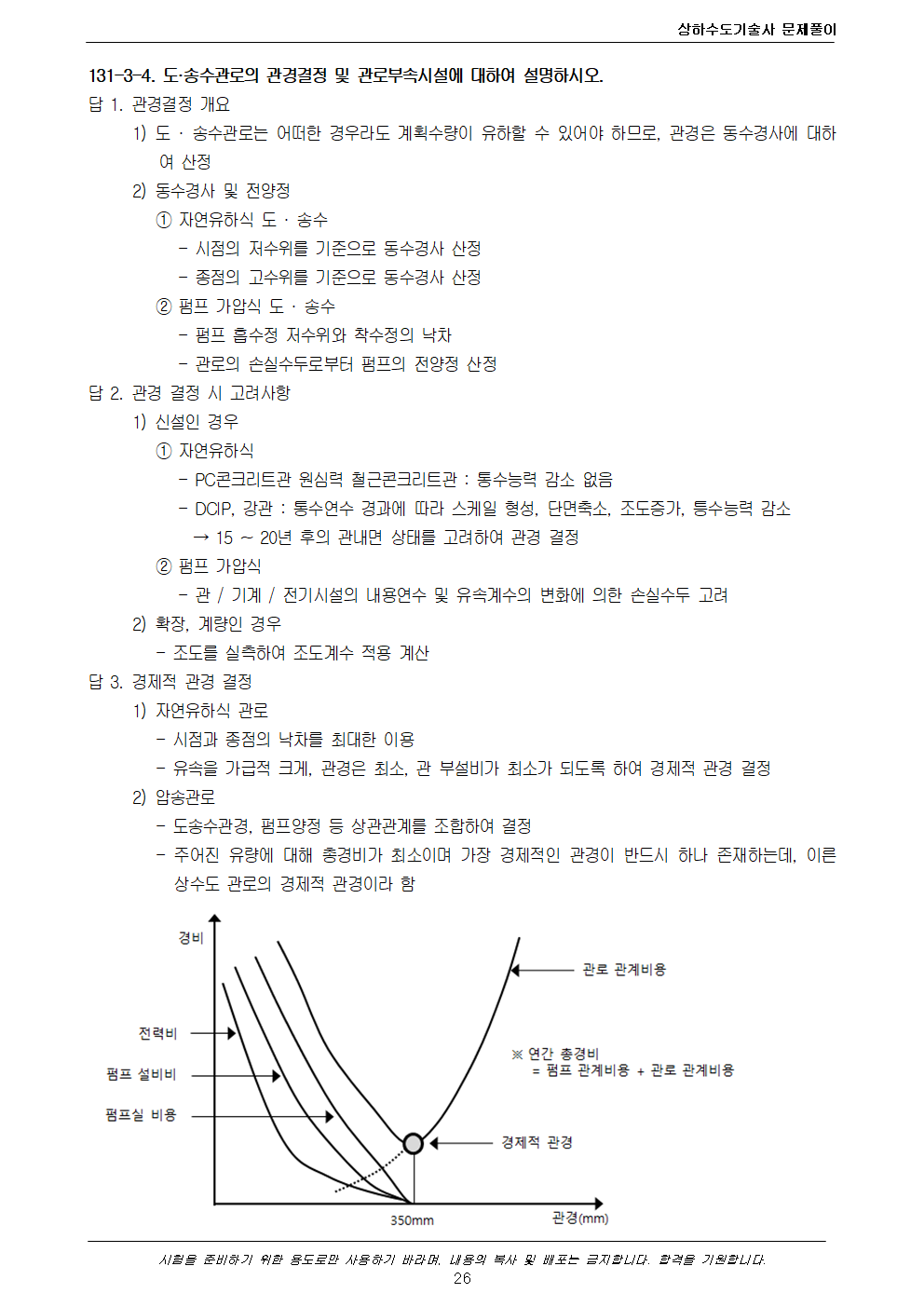

[도송수관로의 관경결정]

---

답 4. 관로부속시설

1) 관로부속시설 개요

- 관로부속시설로는 차단용 밸브, 제어용 밸브, 공기밸브, 감압밸브, 소화전, 배수(排水)설비, 유량계, 수압계, 수질측정장치, 맨홀 등으로 분류

- 이들 부속설비는 물 수요에 따라 관로와 일체가 되어 적정한 수량과 수압 및 수질을 확보할 수 있도록 기능을 함

- 소화전은 화재 시의 소화용에 적절히 대응할 수 있어야 함

2) 관로부속시설 중 차단용 밸브와 제어용 밸브

- 도 ․ 송 ․ 배수관의 시점, 종점, 분기장소, 연결관, 주요한 배수설비(이토관), 중요한 역사이펀부, 교량, 철도횡단 등에는 원칙적으로 제수밸브를 설치

- 제수밸브실은 도로의 종류별, 배관의 구경별 및 현장의 설치조건에 따라 소형, 중형, 대형으로 구분하며 밸브실 전후 관로의 안정성을 확보

- 제수밸브실은 설치 및 유지관리가 용이하도록 충분한 공간을 확보하며 이상수압이 발생하였을 때 즉시 감지하기 위한 수압계의 설치와 배수 및 점검을 위한 설비를 갖추어야 함

3) 관로부속시설 중 공기밸브

- 관로의 종단도상에서 상향 돌출부의 상단에 설치해야 하지만, 제수밸브의 중간에 상향 돌출부가 없는 경우에는 높은 쪽의 제수밸브 바로 앞에 설치

- 관경 400 mm 이상의 관에는 반드시 급속공기밸브 또는 쌍구공기밸브를 설치하고, 관경 350 mm 이하의 관에 대해서는 급속공기밸브 또는 단구공기밸브를 설치

- 공기밸브에는 보수용의 제수밸브를 설치

- 매설관에 설치하는 공기밸브에는 밸브실을 설치하며, 밸브실의 구조는 견고하고 밸브를 관리하기 용이한 구조로 함

- 한랭지에서는 적절한 동결방지대책 강구

---

관경결정 문제는 계속해서 반복되어 나오는 문제이니, 반드시 다시 한번 확인이 필요합니다.



관로부속시설에 대해서는 그 종류를 확인하시고, 종류별로 관련 내용을 한번 숙지하시면 되겠습니다.



오늘도 화이팅 입니다.
