하수도 맨홀부속물

133-1-10. 하수도 맨홀부속물

---

답 1. 하수도 맨홀 부속물 개요

- 하수도 주요 맨홀 부속물로는 인버트(Invert), 발디딤부, 맨홀뚜껑 등이 있음

---

답 2. 하수도 맨홀부속물의 설치

1) 인버트(Invert)

- 유지관리를 위해 작업원이 작업을 할 때 맨홀내에 퇴적물이 쌓이게 되면 상당히 불편하고 하수가 원활하게 흐르지 못하며 부패 시 악취 발생. 이를 방지하기 위해서는 바닥에 인버트를 설치하여 하수의 흐름을 원활히 하고 유지관리가 편리하도록 하는 것 필요

① 인버트는 하류관거의 관경 및 경사와 동일하게 함

② 인버트의 발디딤부는 10~20%의 횡단경사를 둠

③ 인버트의 폭은 하류측 폭을 상류까지 같은 넓이로 연장

④ 상류관과 인버트 저부는 3~10 cm 정도의 단차를 두는 것이 바람직

2) 발디딤부

- 발디딤부는 맨홀내부로 출입을 위해 만든 시설로서 편리성과 안전성이 충분히 고려되어야 하며, 유지관리시 안전 등을 위하여 하수흐름방향과 직각이 되도록 함

① 발디딤부는 부식이 발생하지 않는 재질 사용

② 발디딤부는 이용하기에 편리하도록 설치

3) 맨홀뚜껑

- 맨홀뚜껑은 작업원의 출입, 기구 및 장비 등의 반입을 위해 설치되며 상부 슬라브에서 도로외쪽(인도 쪽)으로 위치토록 함

- 재질은 KS규격의 탄소강과 주철제

- 오수관의 맨홀뚜껑은 밀폐식으로 하고, 필요한 곳에서는 악취 및 폭발성 기체를 방출할 수 있는 구조가 되도록 하되 악취 등 2차적인 오염이 없도록 함

- 맨홀뚜껑의 형상은 일반적으로 원형(내경 64.8 cm, 76.6 cm)을 사용하며, 특수한 경우에는 직사각형 사용

- 맨홀뚜껑은 유지관리의 편리성 및 안전성을 고려하여 설치

- 분류식지역에서의 하수도 맨홀뚜껑에는 오접을 방지하고 유지관리시 착오가 없도록 우․오수맨 홀을 명확히 구분할 수 있는 표기를 하며, 모든 공공하수도용 맨홀의 뚜껑에는 유지관리의 책임이 있는 관리단체를 알아 볼 수 있는 고유표식을 나타내야 함

---

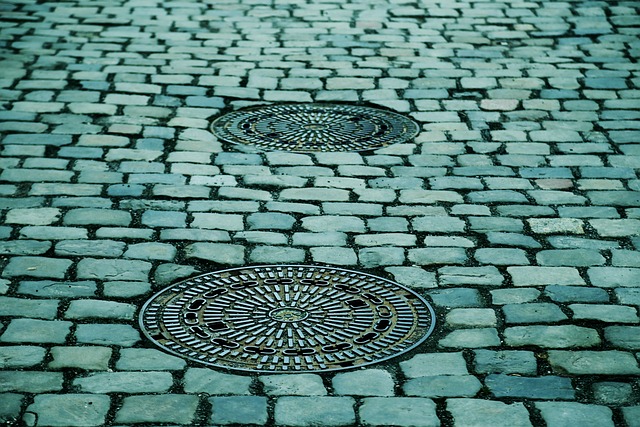

[맨홀부속물]
