답 1. 연속 회분식 반응조(SBR, Sequencing batch reactor) 개요
- 회분식 반응조 활성슬러지법(SBR)은 한 개의 단일 반응조에서 혐기, 무산소, 호기과정을 시간적으로 구분하여 질소, 인을 처리하는 시간적 개념의 고도처리공법
- 기본적으로 Plug flow와 회분식(Batch Reactor)의 특징을 결합한 시스템
→ Plug flow와 같은 동력학 특성 및 한 개의 반응기에서 반응과 침전이 이루어짐
- 고부하형과 저부하형이 있으며, 우리나라 중 · 소규모 하수처리장에 많이 적용
답 2. SBR 공법의 특징
- 단일 반응조를 이용 : 반송, 내부순환 등이 없으므로 시설 간단, 시설비 적게 소요
- 좁은 부지에 설치 가능, 반응기 추가확대가 상대적으로 용이
- 시간단위로 혐기, 무산소, 호기조건을 자유롭게 조절 가능 : 유입수질 변화에 대응 용이
- 자동화 시 운전 용이 : 소규모 지역의 하수처리에 많이 이용
- 포기량이 적어 동력비 적음
- 사상균에 의한 벌킹이 적음
- 이상적인 정치상태에서 침전 가능 : 고액분리의 효과가 좋음
- 동일 처리효율을 얻기 위해서는 고도처리공법보다 HRT 길게 요구
- 대용량 처리시설에는 적용 곤란, 중소규모 처리시설에 경제성 있음
답 3. MSBR 처리공정 개요(Aqua Aerobic사 제품)
- SBR 공법을 개선한 다양한 변법들(Modified Sequencing Batch Reactor)존재
- 그 중 Aqua Aerobic사의 MSBR 공법은 아래와 같은 특성을 가짐
1) 연속 처리흐름을 갖는 A2O 활성슬러지 방식을 전단계에 배열
2) 고정 수위를 유지하는 2계열의 SBR 방식을 A20공정 후단에 배치
- 연속흐름을 유지하는 A2O 형태로 무산소조, 혐기조, 호기조를 전단계에 배치하고 연속해서 2개의 SBR 반응조를 양쪽 후단에 배치하여 교대로 운전
답 4. MSBR 공법의 장단점
- 회분 반응조에 의해 수질변동에 대응 가능
- 별도의 침전지 필요없으며 반송 슬러지의 탈질로 인 방출 효율이 높음
- 호기, 무산소, 호기의 공정조합으로 내부반송이 없고 연속주입, 연속배출 가능
- 외국 공법으로 국내 적용실적 적음

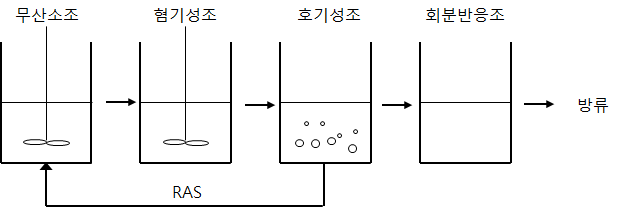

답 5. 처리 공정도
