상하수도 118회 1교시 문제 1. 시간변동조정용량

답 1. 배수지 개요

- 배수지는 정수장에서 송수를 받아 해당 배수구역의 수요량에 따라 배수하기 위한 저류지

- 배수량의 시간변동을 조절하는 기능과 함께 배수지로부터 상류측의 사고발생 시 등 비상 시에도 일정한 수량과 수압을 유지하도록 하는 기능

- 배수지의 유효용량은 송수량에 대한 수요량의 시간에 따른 변동량 즉 배수량의 시간변동을 조절하기 위한 용량과 함께 재해나 그 외의 비상시에도 안정되게 급수할 수 있도록 결정

- 이를 위하여 급수 구역의 계획1일 최대급수량을 기본으로 하고 이에 수원의 종류별, 급수구역의 특성, 상수도시설의 안정성 등의 제반조건을 고려한 비상시 대처용량을 정함

답 2. 시간변동 조정용량

- 배수지의 기본적인 기능은 정수량 또는 송수량과 배수량과의 조절

- 정수시설은 계획1일 최대급수량을 기준으로 하고 있기 때문에, 매시 일정량의 정수가 배수지로 보내짐

→ 한편 배수량에는 시간적 변화가 있기 때문에 사용량이 감소하는 야간에는 시간당 배수량을 상회하는 송수량을 배수지에 저류하였다가 사용량이 증가하는 주간에 송수량을 상회하는 배수량을 배수지에서 유출시켜 수급의 균형을 유지하는 것 필요

- 배수지의 유효용량으로서 확보하는 시간변동조정용량은 계획1일 최대급수량일 때의 시간평균 배수량을 초과하는 시간배수량을 시간마다 누계하여 구함

- 배수지의 시간변동에 해당하는 용량을 결정하는 방법으로는 면적법, 누가곡선법 등이 사용되고 있지만, 신설하는 경우의 용량결정에는 지금까지의 실적 또는 시설이 유사한 다른 수도사업자의 실적을 참고하여 결정

- 배수지의 유효용량은 “시간변동조정용량”으로 6∼12시간분 외에 비상 시의 대처용량으로서 배수지보다 상류 측의 비상대응수량(갈수, 수질사고, 시설사고 등) 및 배수지보다 하류 측의 비상대응 수량(재해시 응급급수, 시설사고 등)과 소화용수량을 감안하여 계획1일 최대급수량의 6∼24시간분 정도 대비하는 것이 바람직

반응형

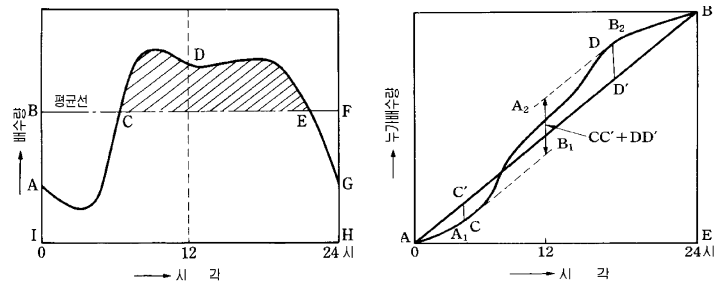

답 3. 배수지 용량결정 방법

[이미지 출처 : 배수지 용량결정을 위한 면적법과 누가곡선법, 하수도시설기준]

1) 면적법

- 배수량의 평균선을 넘은 사선면적 부분이 시간변동조정용량임

- 평균선보다 위의 사선부분은 배수지의 수량감소를 보이며, 평균선 아래부분은 저류 됨

2) 누가곡선법

- 배수량의 누가곡선 ACDB, 배수지로의 송수량 AB(매시 일정할 때)

- C점은 배수지 수량 증가점, D점은 배수지 수량 감소점

- 시간변동조정용량은 CC’ + DD’



---
